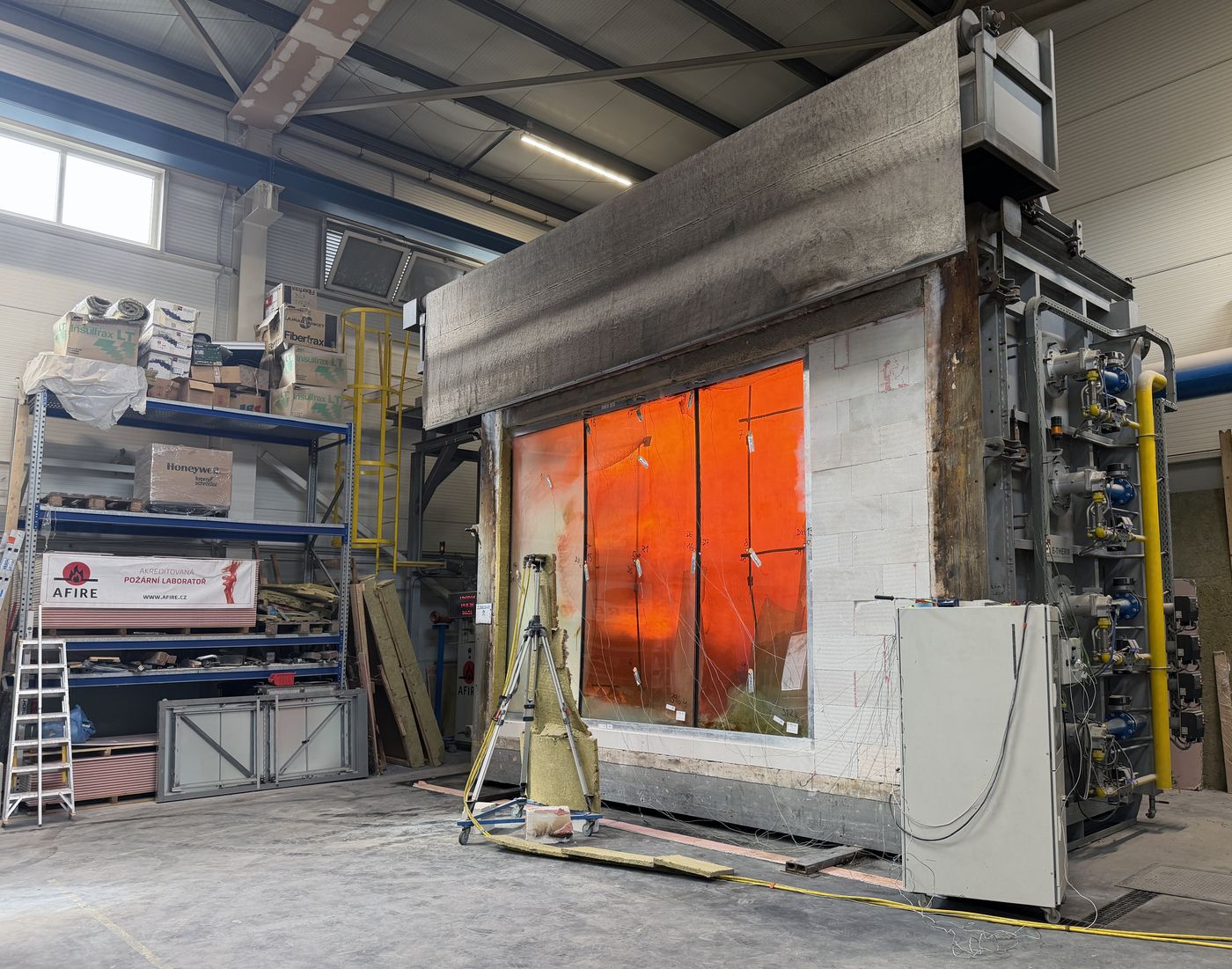

Vertikální zkušební pec
Pec je určena pro zkoušky požární odolnosti nenosných stěnových konstrukcí a dalších prvků v nezatěžovacích zkušebních rámech. Splňuje požadavky příslušných zkušebních norem v rámci akreditace a umožňuje přesně a opakovatelně měřit teplotní průběh a sledovat chování materiálů, výrobků a konstrukcí při požáru.
Co pec umí
- maximální rozměry zkušebního prostoru (5,0 × 3,5 × 1,8) m (š × v × h),

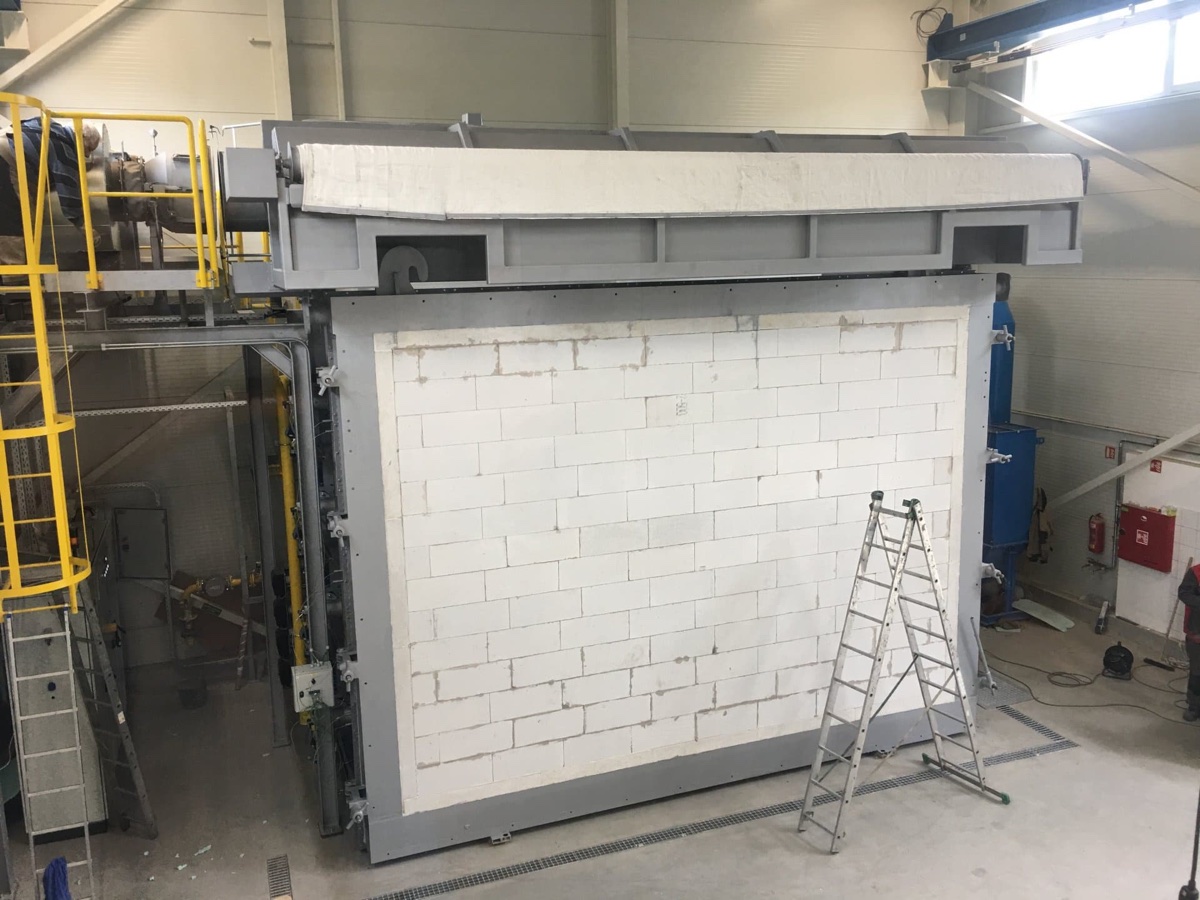

- nezatěžovací zkušební rámy pro zkoušení nenosných konstrukcí,
- zkoušky trvající až 300 minut,
- mostový jeřáb s nosností 12 tun a nůžková pracovní plošina GS-2646 pro montáž rozměrných vzorků,
- vybavení odpovídající požadavkům evropských zkušebních norem.
Řízený požár, přesné měření
3,6 MW topného výkonu

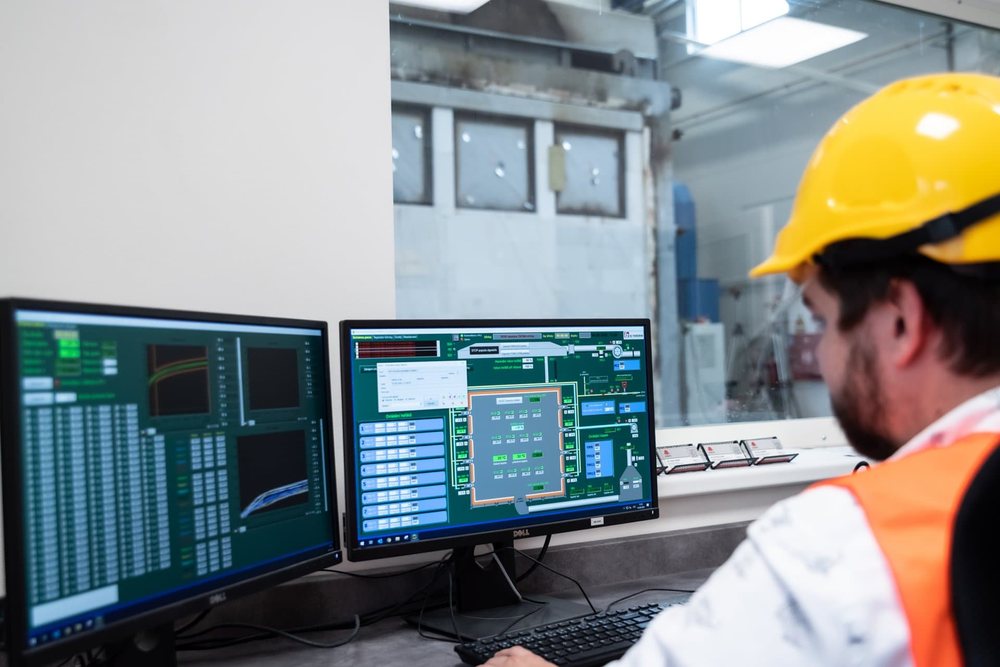

Osm vysokorychlostních plynových hořáků umožňuje dosáhnout teploty až 1 187 °C. Počítač řídí výkon tak, aby se skutečný průběh držel předepsané teplotní křivky v tolerancích stanovených zkušební metodou.
Více typů teplotních křivek
Vedle nejčastější normové křivky lze zkoušet také podle křivky vnějšího požáru, pomalého zahřívání nebo uhlovodíkové křivky.
Více o teplotních křivkách →Stovky datových bodů

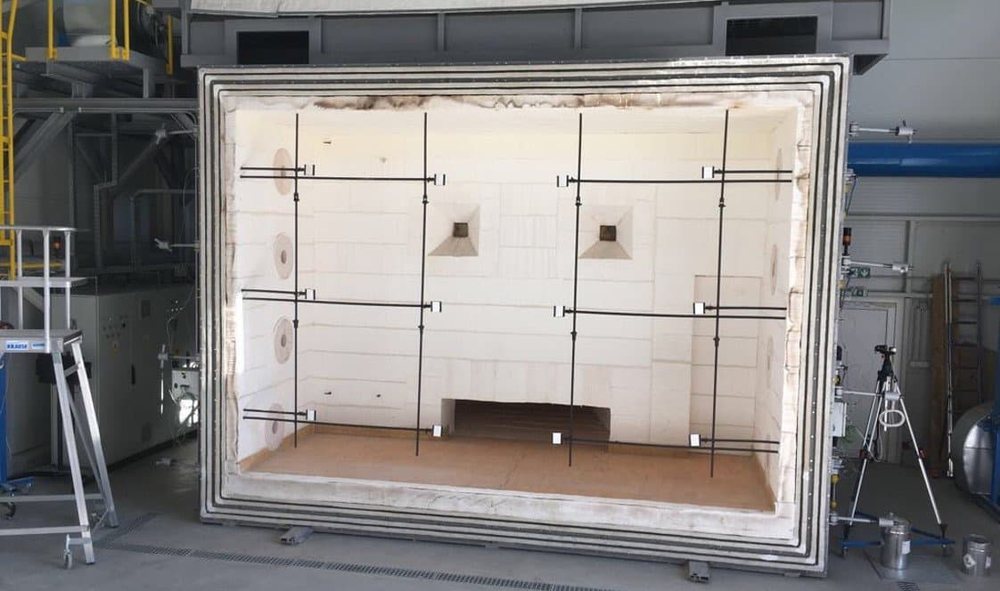

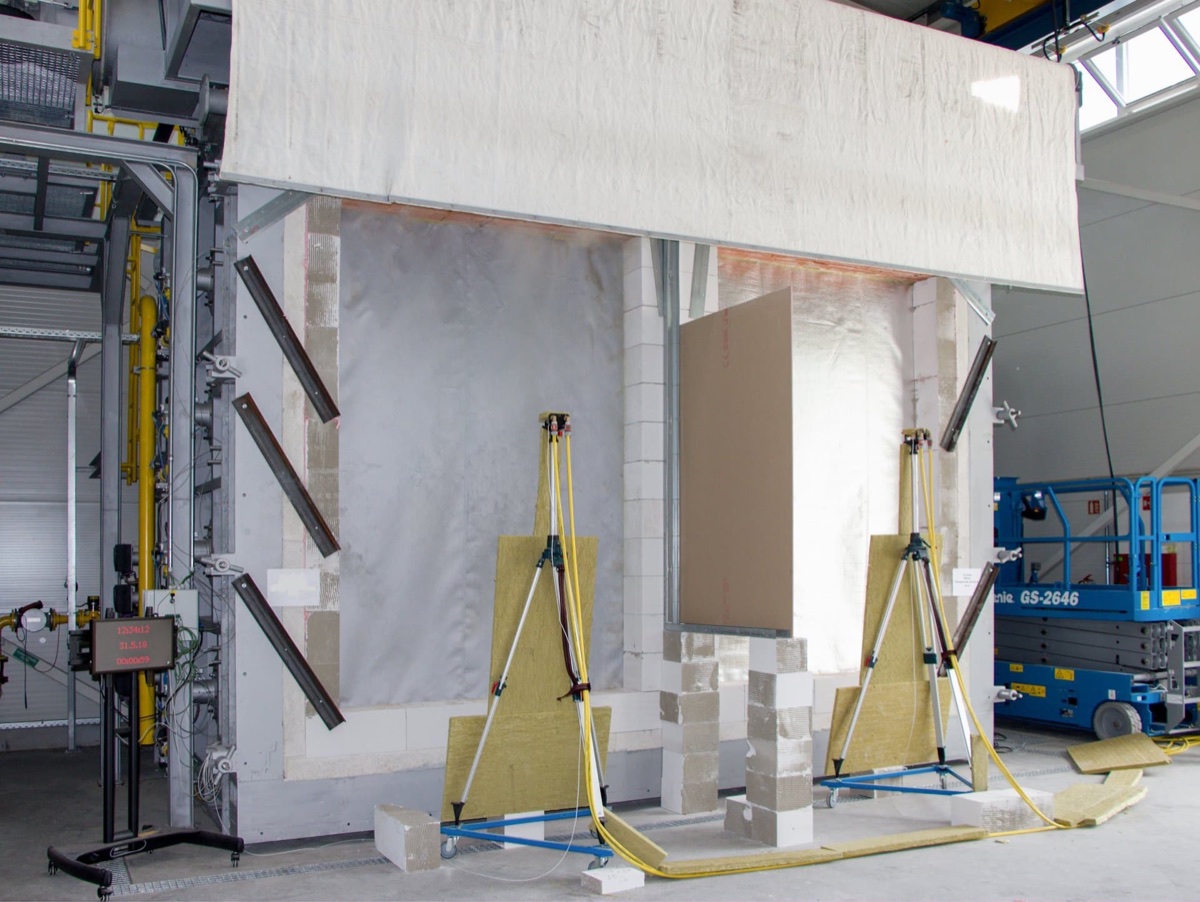

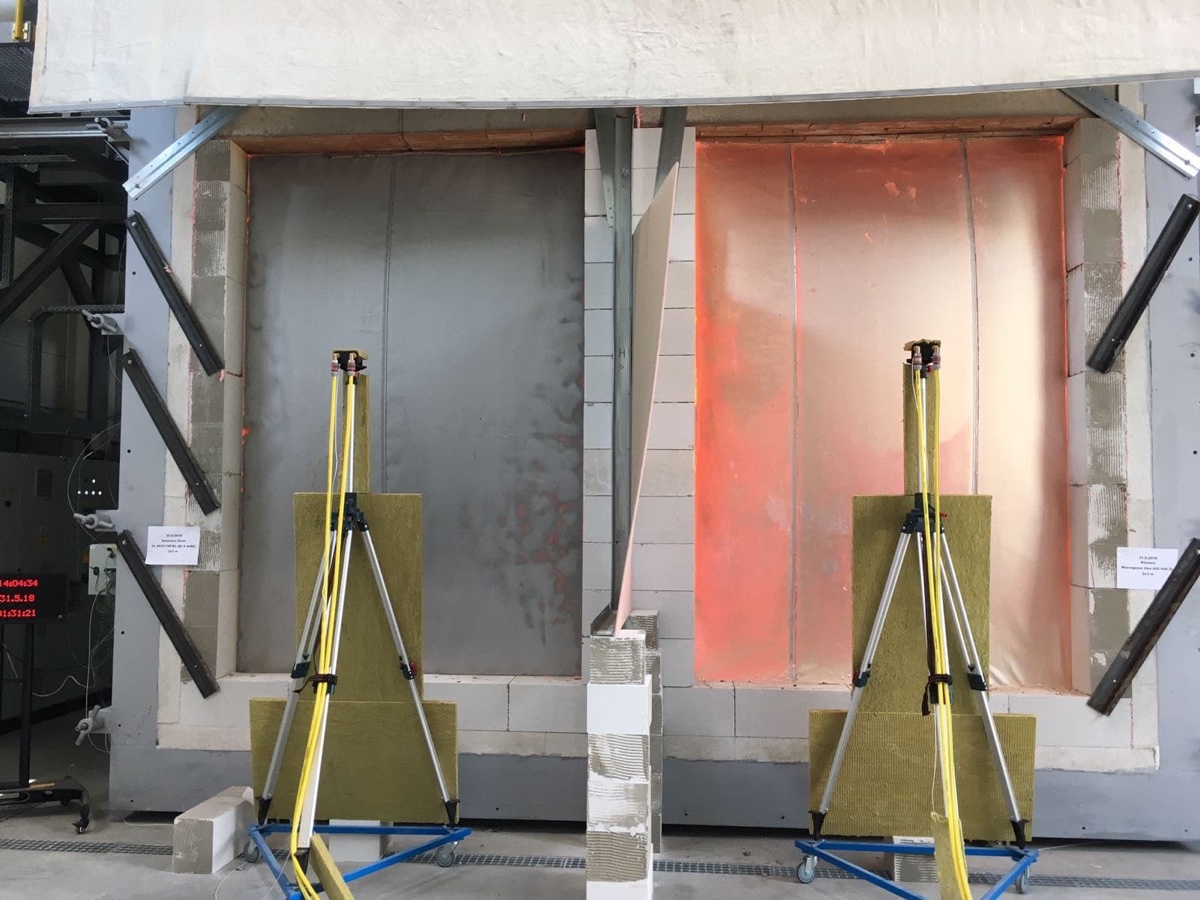

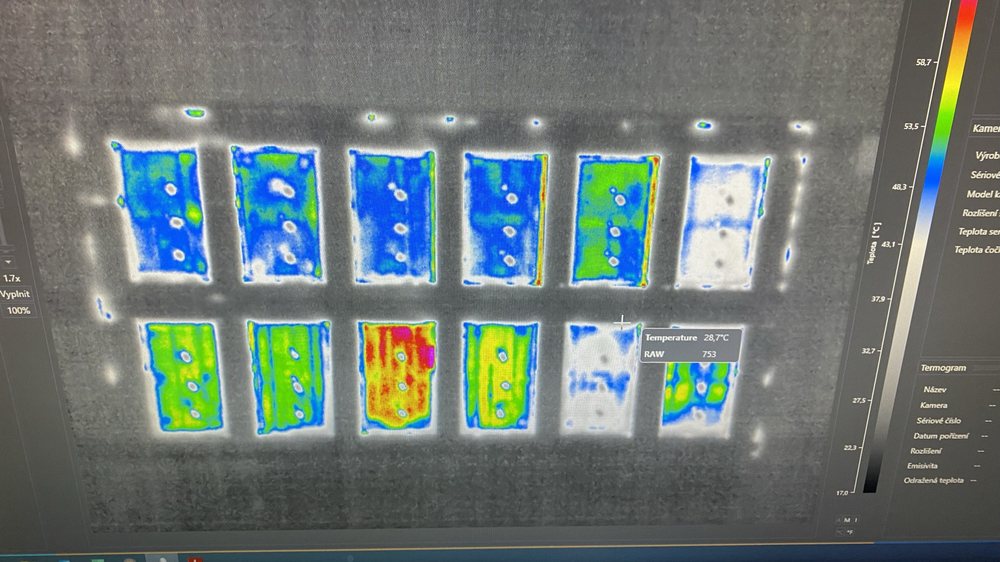

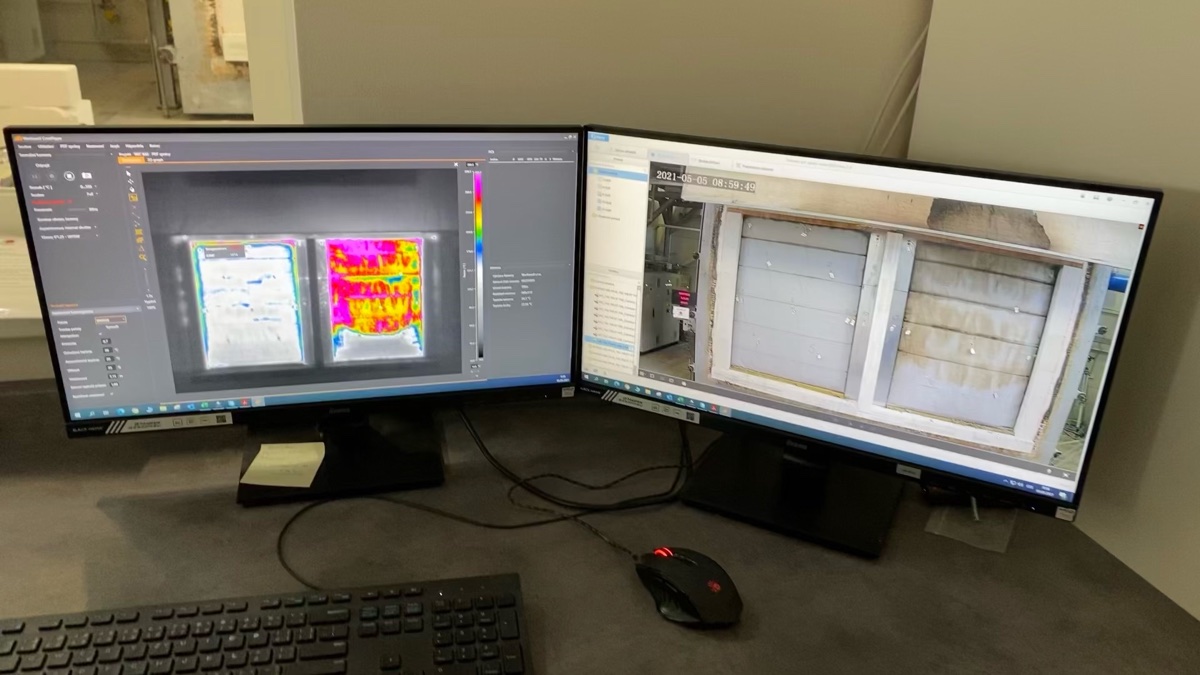

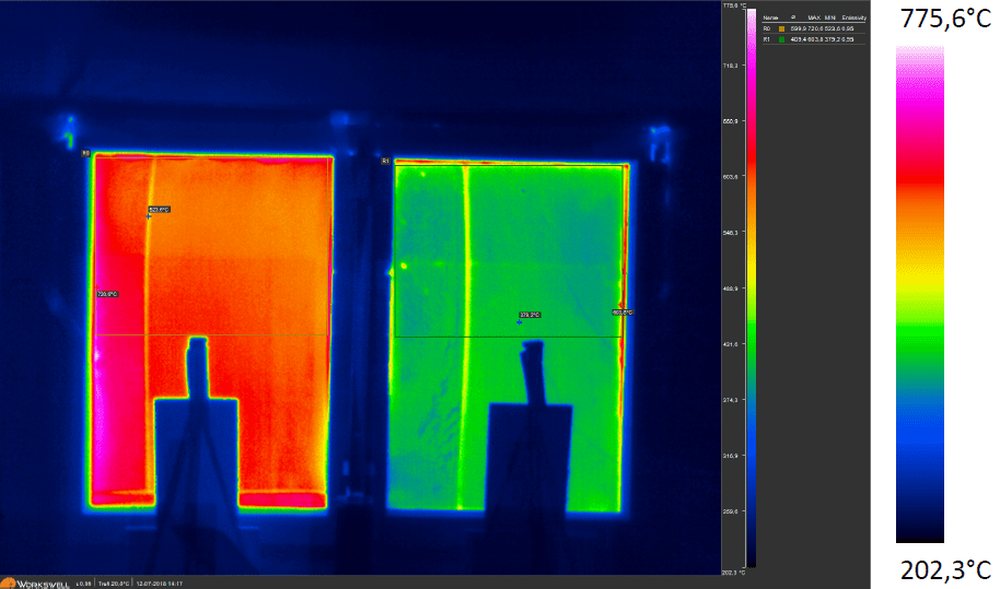

Současně lze zapojit až 200 termočlánků. Podle cíle zkoušky lze základní měření doplnit o měření sálavého tepelného toku pro klasifikaci W a záznam termokamerou.
Zkoušku můžete sledovat živě
Průběh lze přenášet online prostřednictvím webové kamery. Klient tak může sledovat chování vzorku i bez osobní přítomnosti v laboratoři.
Požár dokážeme řídit, přesně měřit a doložit daty.

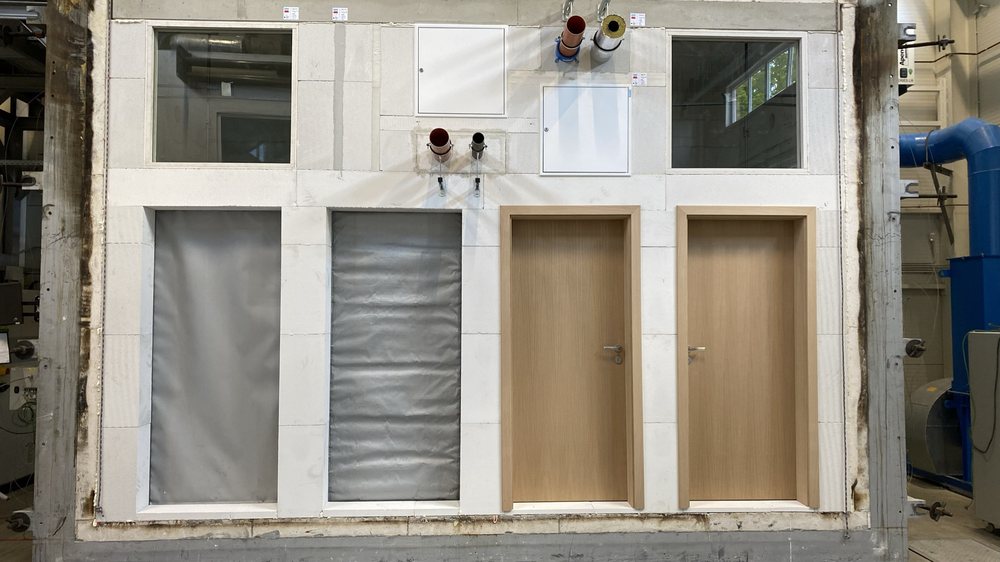

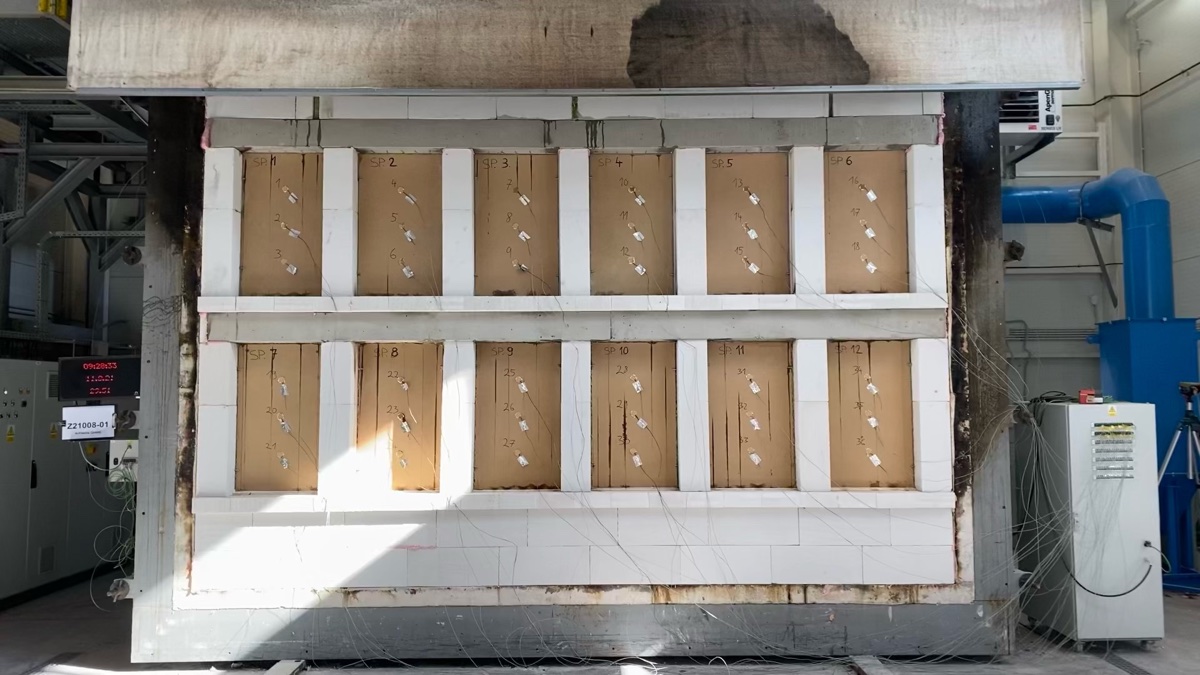

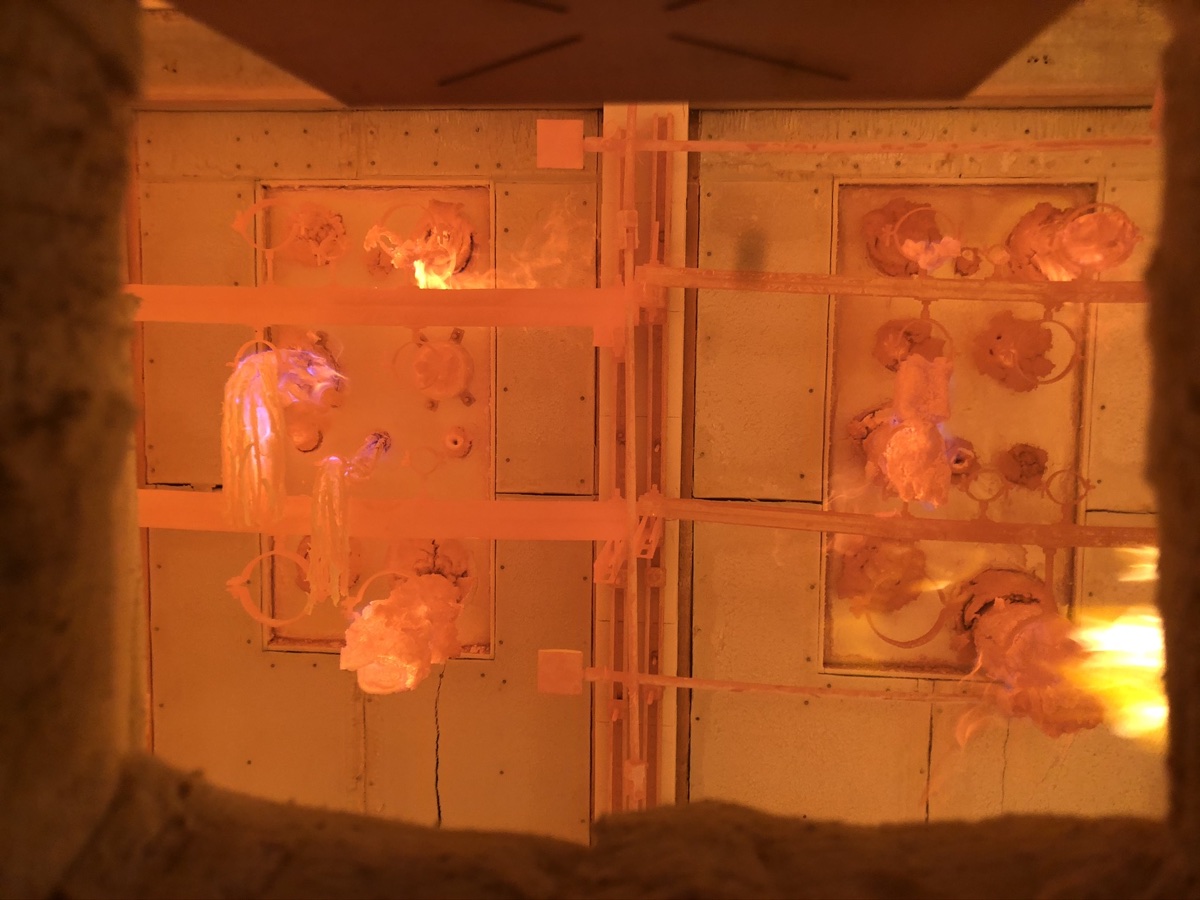

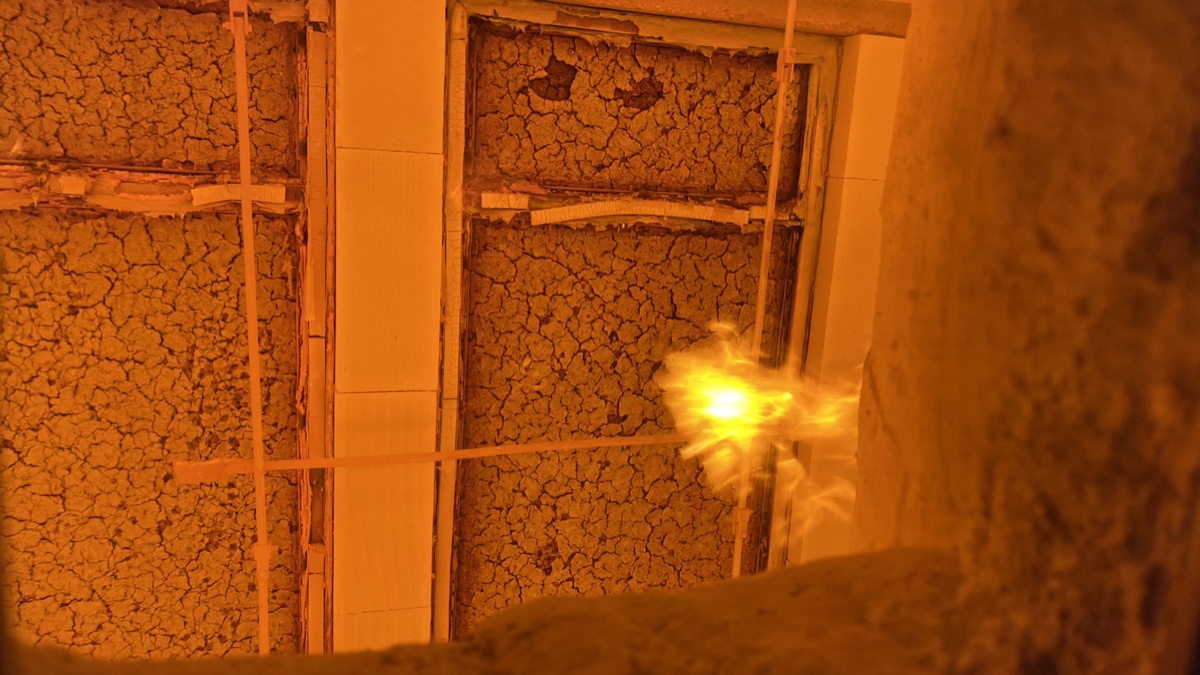

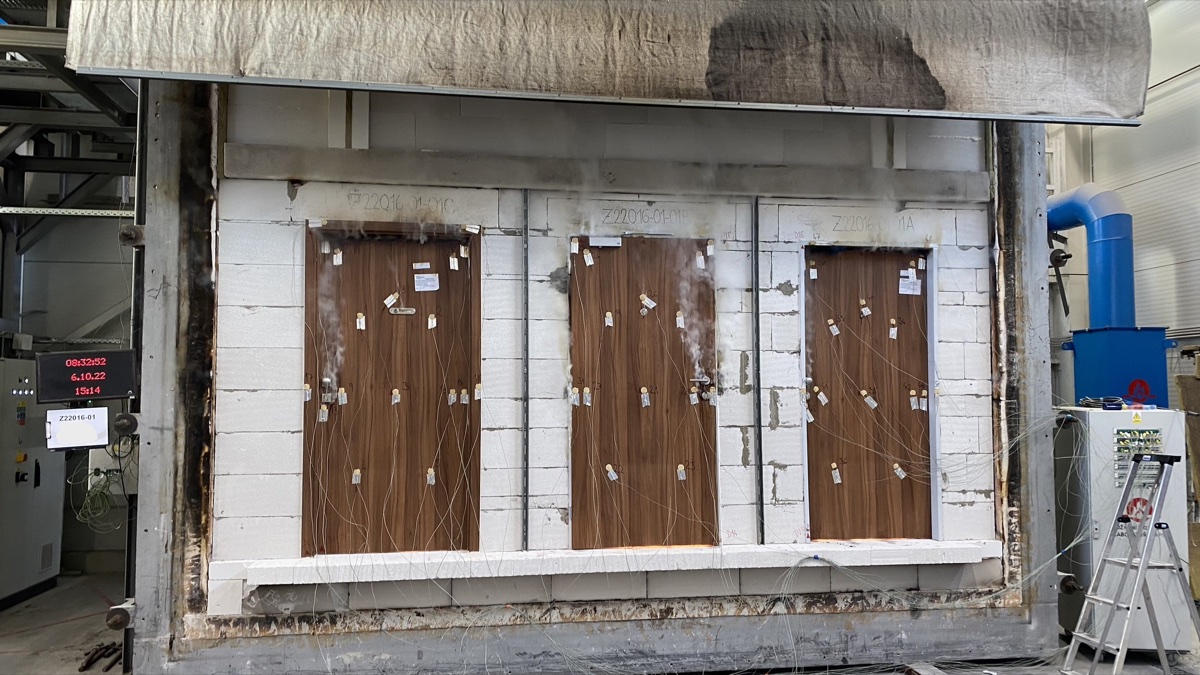

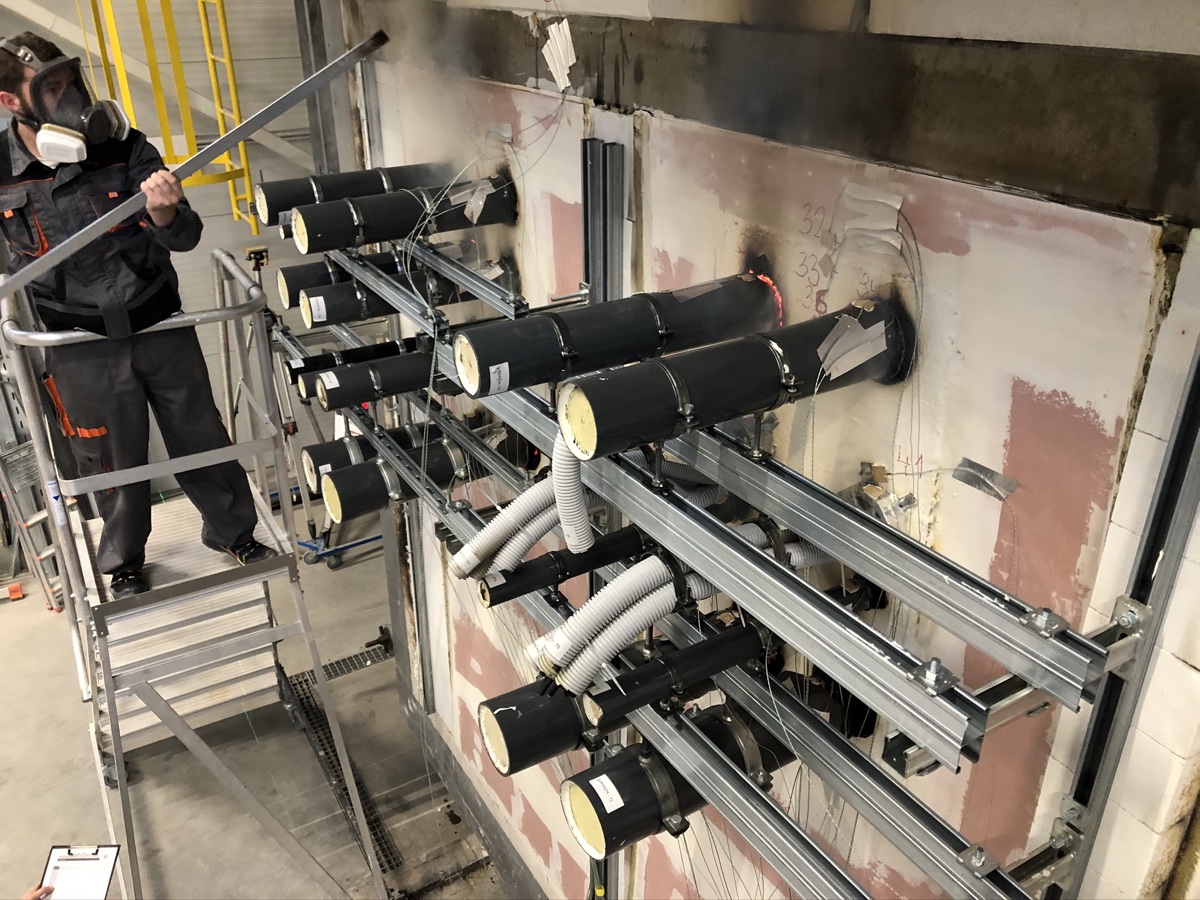

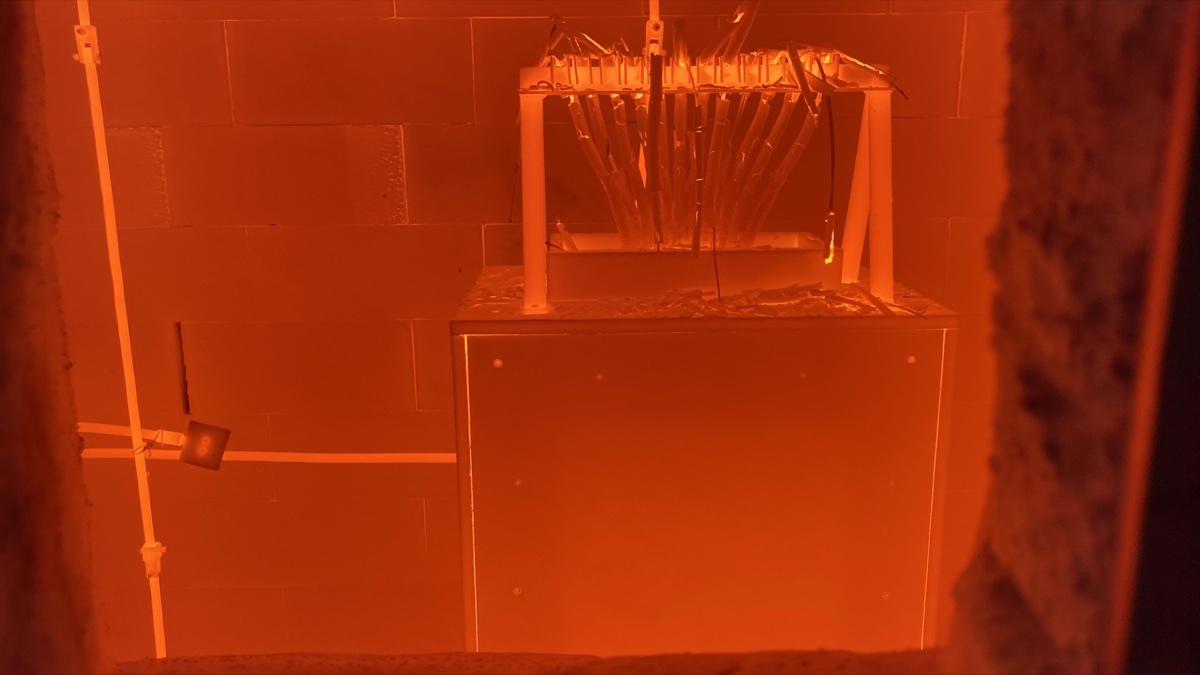

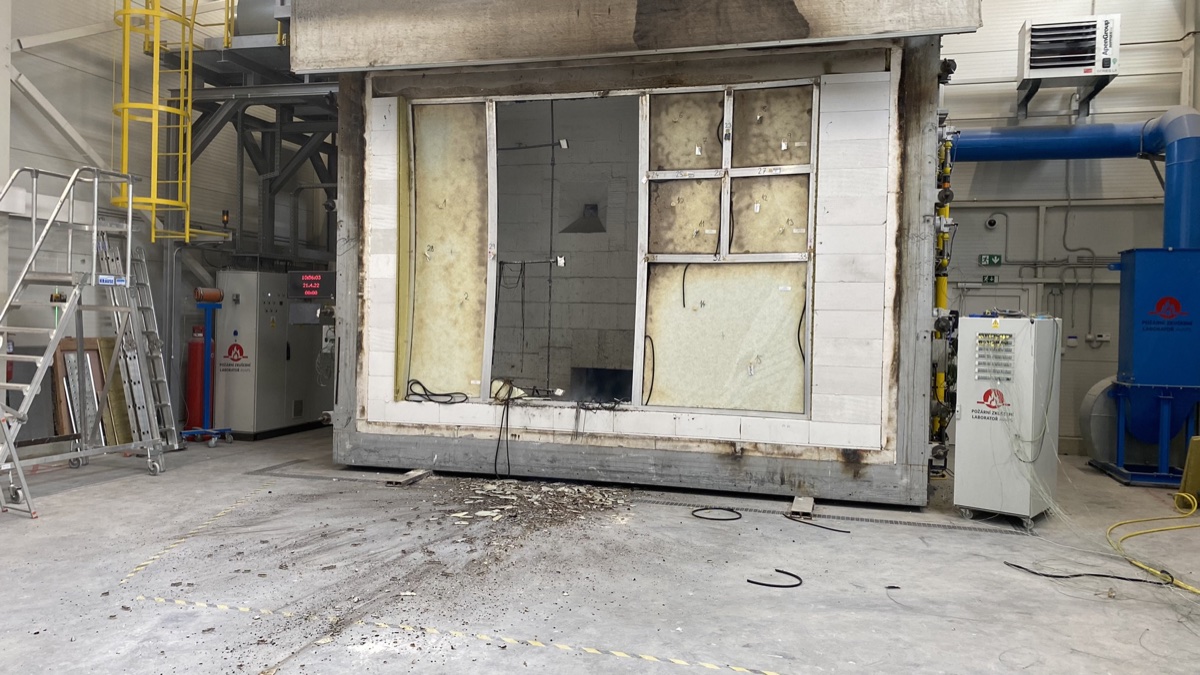

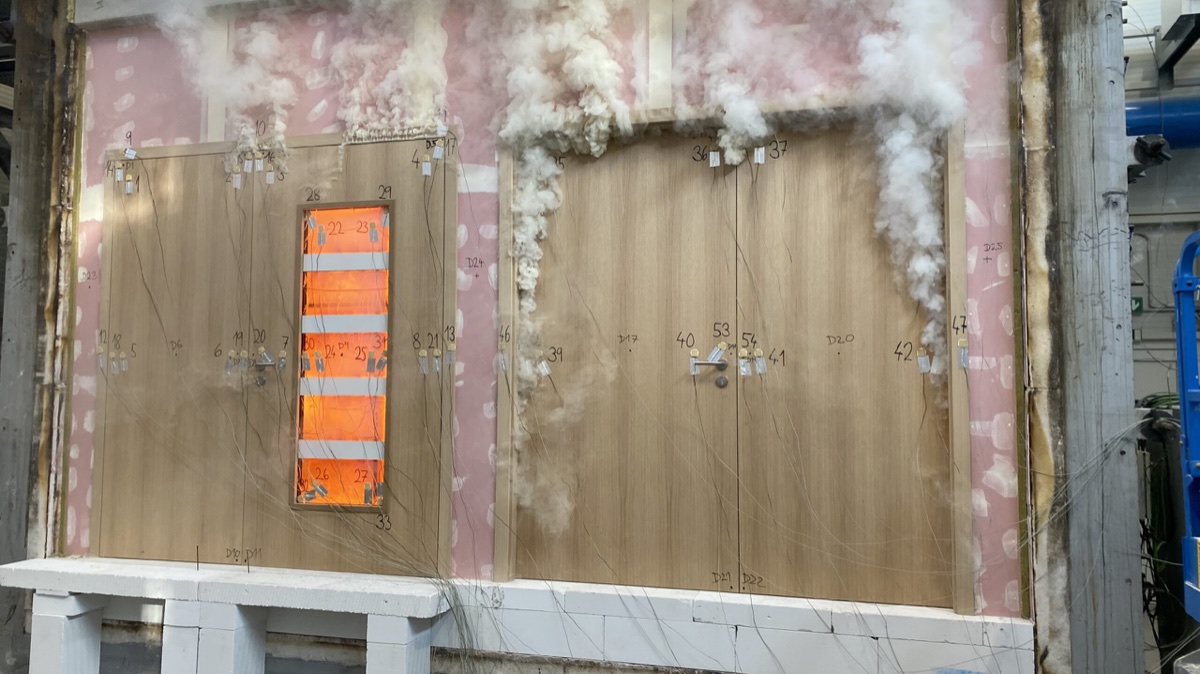

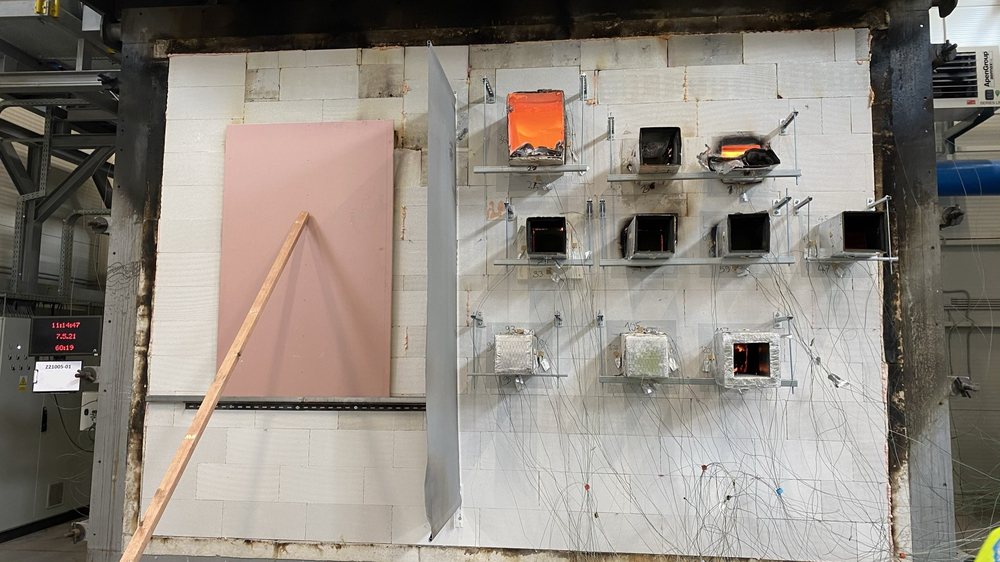

Z našich zkoušek
Výkresy ke stažení
Pro přípravu zkoušky si můžete stáhnout ukázku rozmístění termočlánků a výkres zkušebního rámu. Podklady vám pomohou při návrhu vzorku i plánování jeho osazení.
PDF
Rozmístění termočlánkůUkázka měřicích míst při zkoušce
PDF

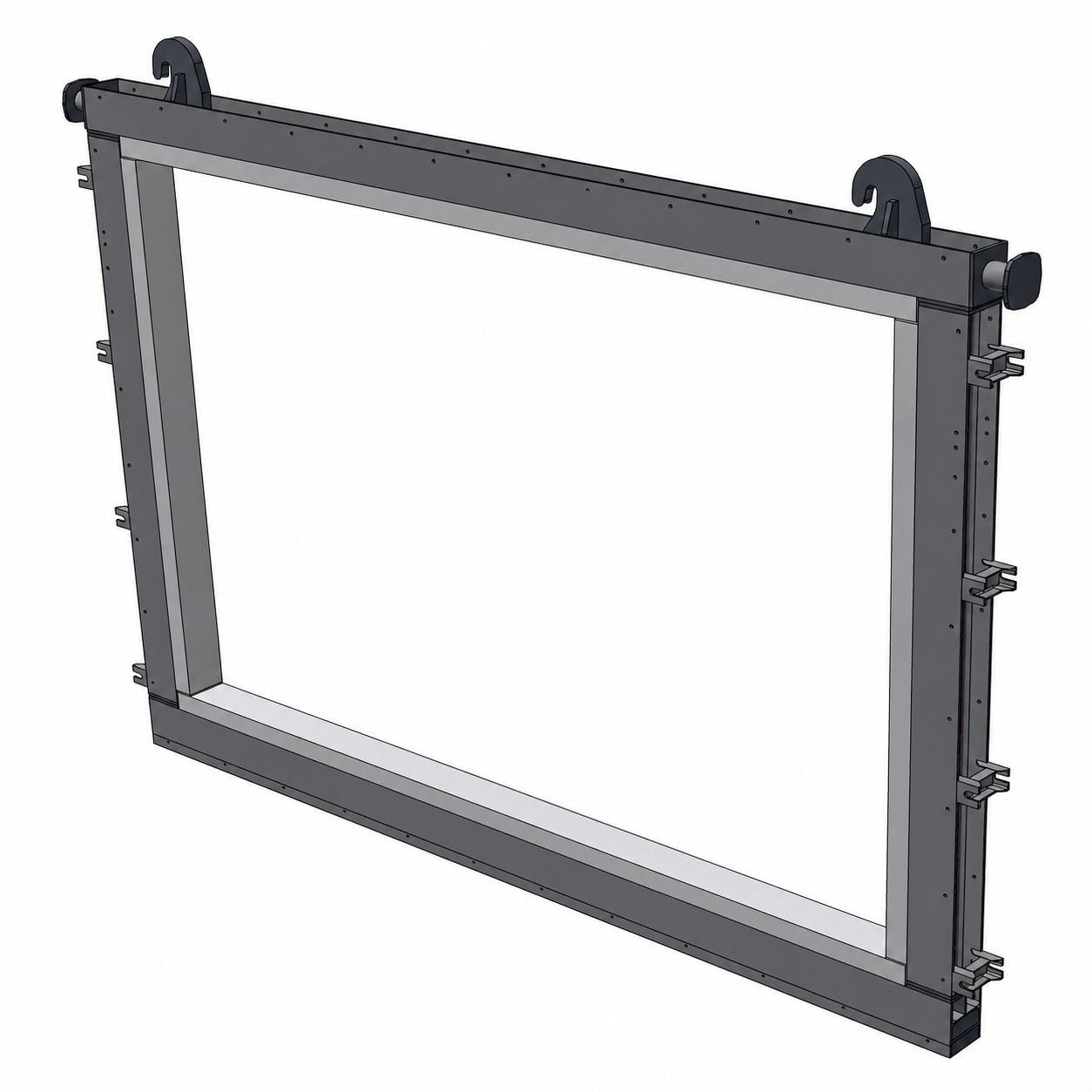

Výkres zkušebního rámuRozměry a provedení rámu pro osazení vzorku
Další dokumenty najdete v sekci Ke stažení. Výkres ve formátu DWG vám zašleme na vyžádání.
